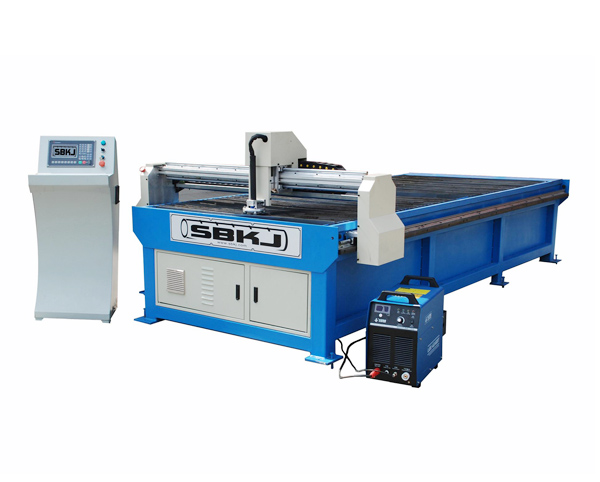

等離子切割機 PLASMA CUTTING MACHINE

技術參數

一．主機控制系統：

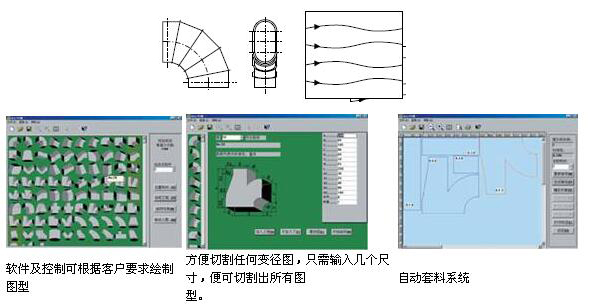

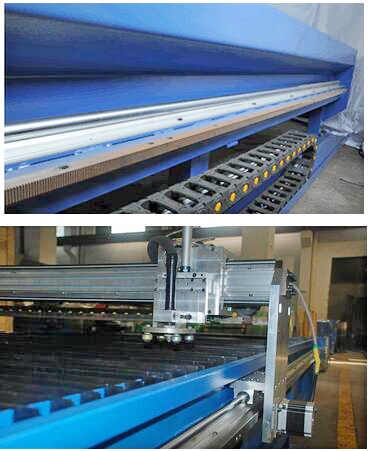

機架采用全焊接鋼結構，經時效振動器處理，消除內應力從而使機架穩定性提高，變形量較小。X軸采用高精度直線圓型導軌、Y軸采用高精度的直線導軌，其運行阻力較小。X軸和Y軸安裝經多功能儀器檢測安裝，X軸兩導軌直線度誤差保證小于±0.05mm，X軸和Y軸的垂直誤差不大于±0.05度，其運行小車采用輕質的結構，便于保證等離子切割的加工質量。工業電腦操作系統是在性能穩定的DOS系統操作，具有較好的人機對話界面，中英文語言可以任意轉換。X軸和Y軸運行速度大可達到8米/分鐘。工業控制電腦可以接口ISO標準的CNC語言，可以顯示切割圖形，模擬切割，并且具有手動編程功能。

二．等離子切割機的主機控制系統的特點：

驅動傳動系統

等離子驅動按其精度可以分為SBPC-2000、SBPC-3100兩種。SBPC-3100采用日本MITSUBISHI(三菱)公司數字式交流伺服系統，電機采用高磁稀土材料，導磁散熱性能好。其編碼器分辨率高，為普通型的4倍功能，從而保證更高的控制精度。SBPC-2000采用大扭矩性能穩定的步進電機，可以保證切割精度要求不特別高的場合。

性能穩定的調高系統

采用機械無接觸式的調高裝置，切割槍具有浮動裝置，切割時會隨板料的彎曲及高度變化而自動的調高和調低，始終保證切割槍與板之間的距離不變。故此，切割效果能得以保證。

安全耐用的氣路系統

卸料和切割槍上下浮動采用性能穩定的氣動換向閥從而卸料方便可靠，同時切割槍平穩可靠。

性能穩定的一體化工控機

SBKJ全自動等離子切割系統包括上位機和下位機：上位機采用戴爾液晶顯示器和1GHz的Intel Petium Ⅲ CPU；下位機采用三菱伺服電機和高分辨率液晶顯示器，并配以相應的工業控制系統。上位機和下位機之間通過先進的通訊系統和排版軟件實現數據交換。

等離子發生器

SBPC-2000:采用性能穩定切割效果好的日本松下等離子發生器。

SBKJ-3100:采用世界知名公司海寶等離子發生器，其性能穩定，工作狀態好，能保證切割質量
